1. Lắp kiểm tra toàn bộ thiết bị
Mở hộp, trải dài các thiết bị và thao tác 4 bước để làm quen hệ thống.
1
Kiểm tra thiết bị khi nhận hàng
- 📦 Chính: Tủ trung tâm VST.
- 👁️ Cảm biến: 2 Cảm biến Laser (Lên/Xuống) & 1 Hiện diện.
- 💡 Led: Thanh LED đủ bậc + (Dư 10%).
- 🔌 Dây: Hệ đường dây trích bậc đầy đủ.
- 🔌 Phụ kiện: 6 dây chờ, đầu bịt, tem đánh số.
2
Đấu nối thiết bị trước khi cài đặt
- 🔌 Đấu dây bộ điều khiển
- 🔗 Nối giắc cảm biến vào hệ đường dây
- 🏷️ Dán tem số thứ tự vào các thanh led
3
Cài đặt led, cảm biến và test hoạt động đầy đủ
- ⚙️ Cài đặt Led và cảm biến Laser 1, 2
- ✅ Test hoạt động với 2 cảm biến laser đầu cuối
- ⚙️ Cài đặt cảm biến hiện diện
- ✅ Test hoạt động đầy đủ
4
Mở khóa thiết bị/ đặt ngày dùng thử cho khách hàng
- 🔓 Hướng dẫn mở khóa hoàn toàn thiết bị VST S9
- ⏳ Cho khách hàng dùng thử trước khi tất toán
- 🔑 Lấy mã mở khóa từ VST khi thiết bị bị khóa
2. Yêu cầu kỹ thuật và lưu ý khi thi công
Hướng dẫn cách đi dây, đặt cảm biến, tủ điều khiển đúng kỹ thuật.
1

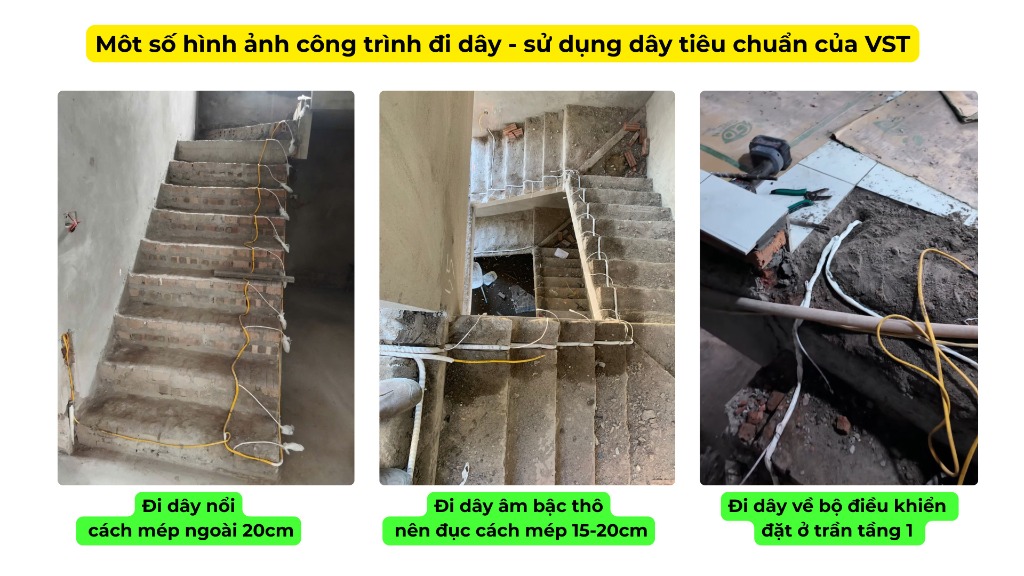

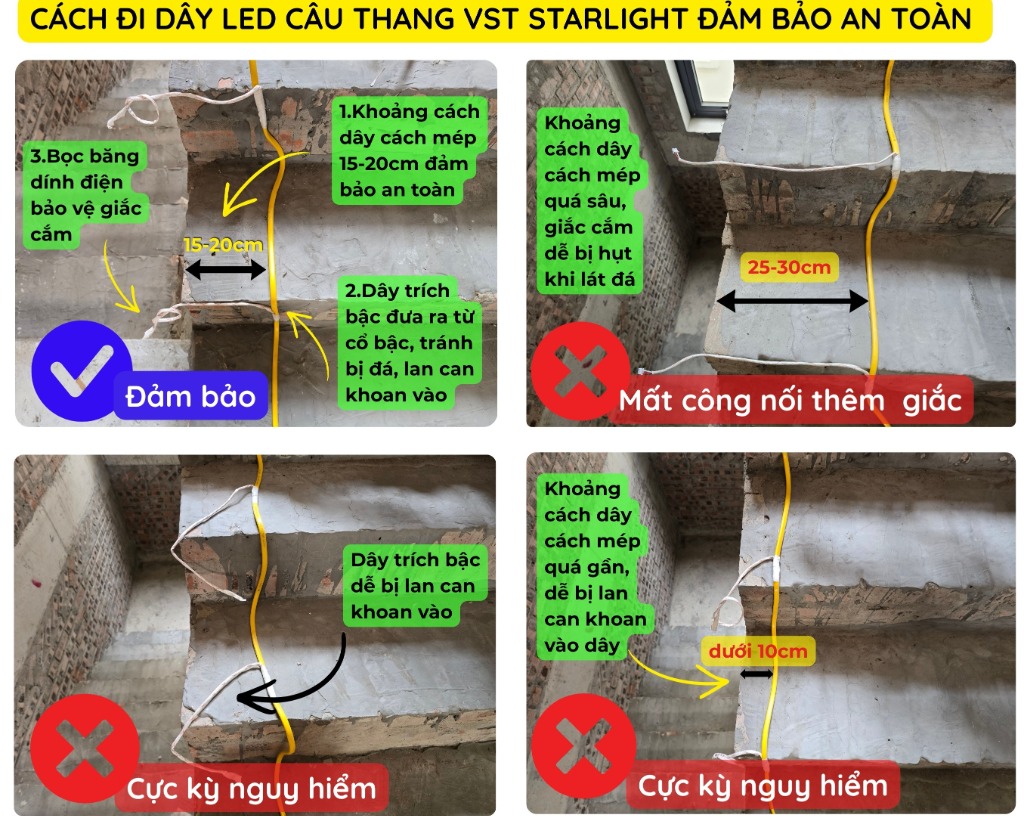

Dải dây nền bậc thô
- ⏳ Thời điểm: Trước khi ốp đá/tô nền khoảng 1-3 ngày.
- 📐 Dải zig-zag: Chạy men cách mép ngoài khoảng 10 - 15 cm.
- ✂️ Chiều dài dây chờ: Cứ để dây dài nhất có thể, không nên chừa đầu chờ quá ngắn-> dễ bị hụt dây
2

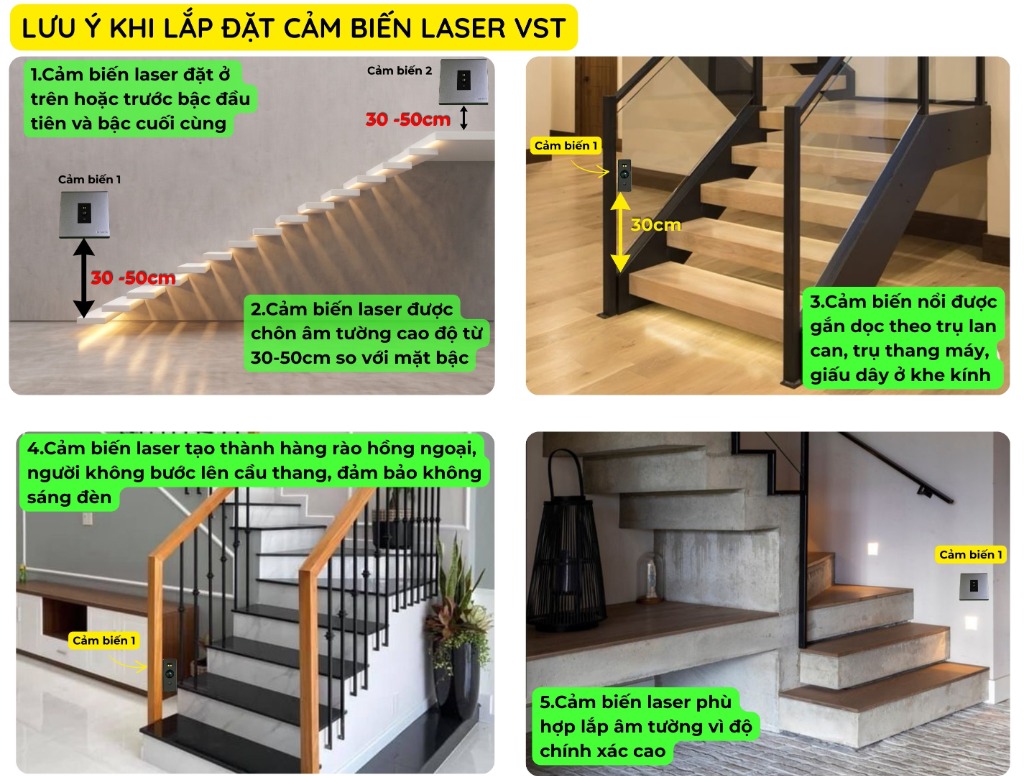

Vị trí mắt Cảm Biến
- 📏 Laser Đầu Cuối: Cao độ 30-50 cm cách nền bậc. (Tường phẳng đi hộp âm vuông, Lan can 2 bên-> cảm biến nổi). Mắt Laser không để thấp.
- 🎯 Mắt Hiện Diện: Mép cổ bậc cuối hoặc góc chiếu nghỉ, làm sao bao quát được nhiều phần cầu thang nhất có thể.
3
Lắp đặt thanh led nhôm
- 💧 Keo liên kết: Gắn nhôm LED bằng keo A500 Silicon, Titebond hoặc keo 3T.
- 🧊 Chừa khe âm cho thanh led: Cắt soi mòi gỗ/đá Rộng 1.5 cm.
- 🛠️ Dây giắc chờ khi lắp bị thừa được gập vào sau thanh nhôm, ép vào phía trong.
4

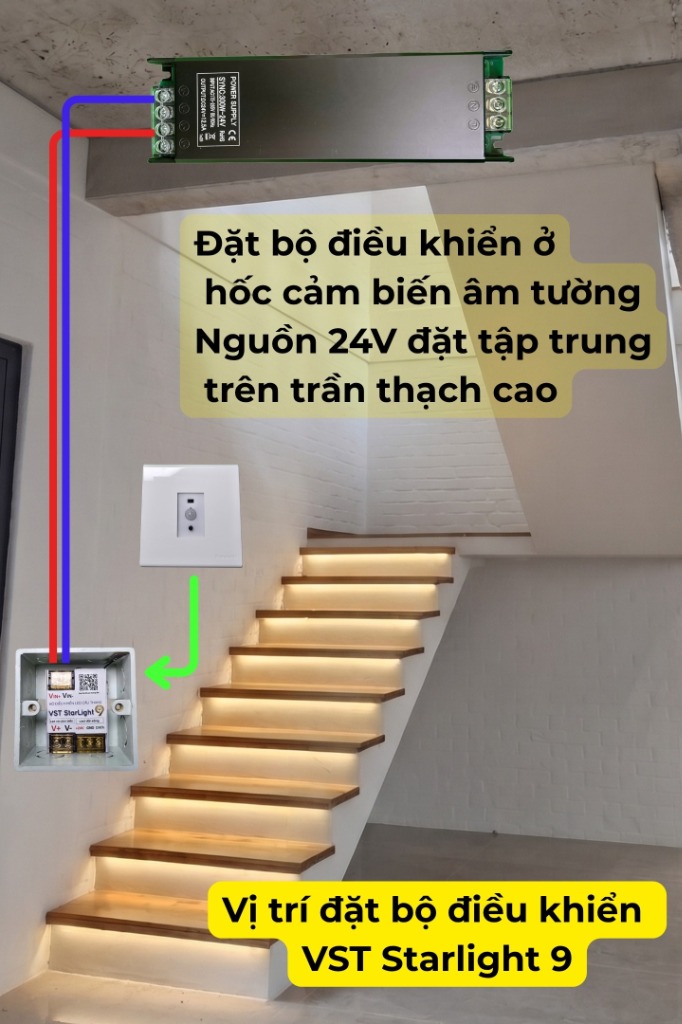

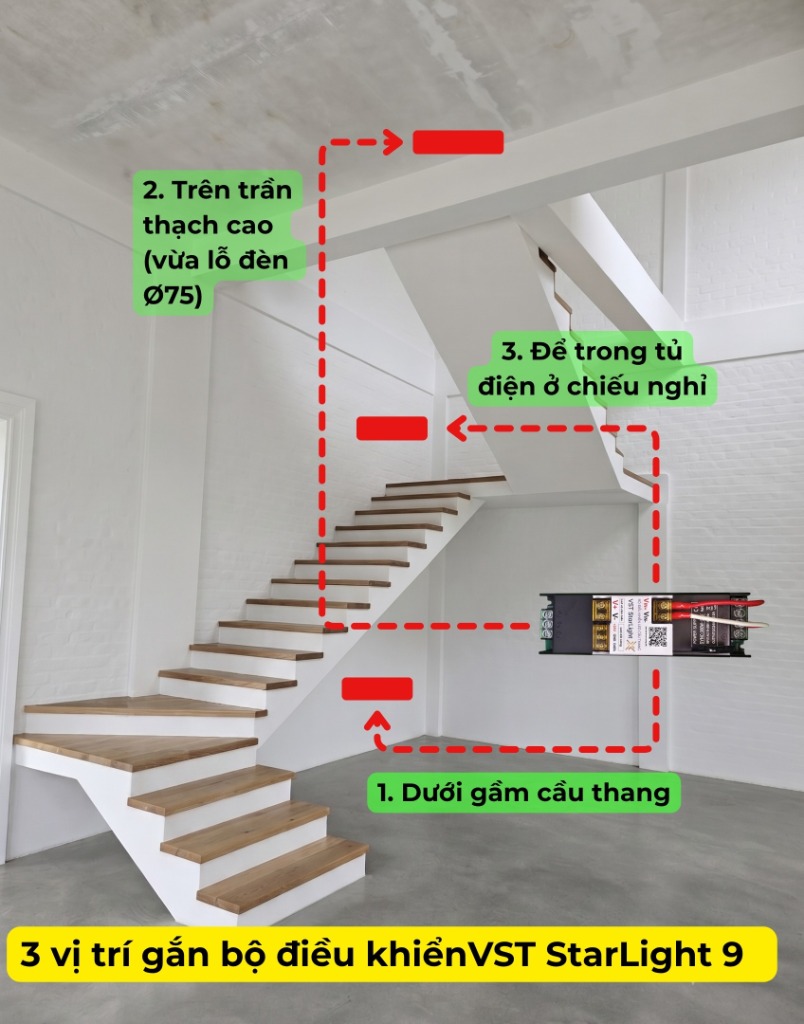

Vị trí tủ điều khiển
- 🚨 BÁN KÍNH KHÔNG DÀI QUÁ 7 MÉT. (Tính từ Nơi đặt tủ lên đến mắt LED bậc thang đầu tiên, tránh suy hao tín hiệu và điện áp => nhiễu).
- 📦 Vị trí đặt Tủ: Gầm cầu thang. Nhét trên lỗ đèn trần thạch cao. Khoan xuyên trần bê tông, đưa về tủ tổng hoặc hốc thăm trần.
3. Cẩm nang xử lý tại chỗ
Sửa nhanh 4 triệu chứng thường gặp.
1
Cảm biến laser không nhận hoặc nhận linh tinh
- ⚠️ Nguyên nhân: Do cảm biến laser đặt quá thấp hoặc cảm biến bị cài khoảng cách chưa đúng và hay mắc phải: cảm biến bị bụi dính vào mắt laser.
- ✅ Khắc phục: Đặt đúng cao độ, chỉnh lại khoảng cách, lau mắt laser nếu bị bụi.
2
Đèn sáng mãi không tự tắt
- ⚠️ Nguyên nhân: Mắt Hiện Diện phát hiện liên tục.
- ✅ Khắc phục: Bước ra ngoài hành vi quét từ 5-10 giây để chờ cảm ứng ngắt hoặc kiểm tra vị trí của cảm biến có bị thay đổi? -> nếu có thì cài lại môi trường, khoảng cách và độ nhạy trên điện thoại.
Đang cập nhật video...
3
Đấu nối cảm biến nhưng đèn xanh không sáng
- ⚠️ Nguyên nhân: Có thể đang đấu ngược âm, dương.
- ✅ Khắc phục: Đảo ngược âm, dương -> khi khởi động, đèn xanh trên cảm biến sẽ nháy sáng.
Đang cập nhật video...
4
Tủ điều khiển báo lỗi ERR1 và ngắt nguồn đầu ra, hoặc không sáng đèn trên mặt tủ
- ⚠️ Nguyên nhân: Tủ điều khiển phát hiện đường dây LED bị chập điện.
- ✅ Khắc phục: Cần tìm vị trí bị chập điện và gỡ nó ra. Sau đó, khởi động lại nguồn cấp cho tủ.
Đang cập nhật video...
